內襯不銹鋼復合管的焊接（2)

    打底層采用單面焊雙面成型焊接工藝，焊接位置一般為水平固定，焊接難度較大，打底層的焊接是復合管焊接質量要求最高的工序，焊工必須具有過硬的技術水平和高度的責任感。焊前必須對管子內部、焊縫背面充99．99％的氬氣一段時問用氣體氧含量測試儀從坡口間隙出處深入抽取氣體測量管子內部氧含量，當氧含量低于50ppm時開始為了保證底層焊接質量，采用鎢極氬弧焊進行由下向上對稱焊接，焊接前將封焊層焊道打磨平整。采用氬弧焊焊接，復層不銹鋼純邊為1．5～2.0mm，焊槍瓷管噴口直徑為l0mm，鎢絲直徑為2~3mm，焊接電流為80～100A，氬氣流量為8～12／min，焊接電流為正極，焊絲選甩H0Cr20Ni l0Ti焊接材料，焊后進行全面檢查，不允許有夾渣、裂紋、氣孔、未焊透、未熔合等缺陷存在，或X射線檢查后，方可進行下道工序焊接。

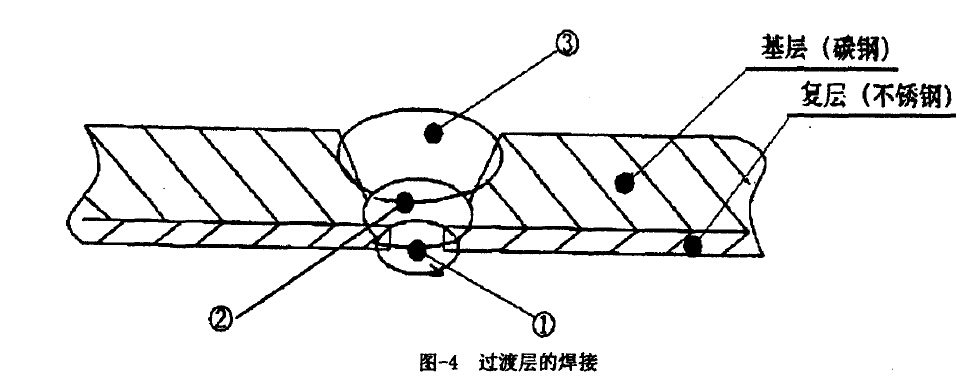

2．2．2 過渡層的焊接(即不銹鋼與碳鋼)見圖4：

    過渡層是復合管熔敷合金成分最為復雜的焊層，如果焊接參數選用不當，容易造成熔敷合金濃度梯度過大，從而影響接頭的防腐蝕性能接．焊接時采用焊條選用h302，規格為 2．5岫，選焊接電流為70~90A，焊接電流為直流正接。過小的焊接電流易造成層間未熔合及熔敷合金梯度過大，過大的電流易將根部燒穿。填充和益面層采用焊條電弧焊(見過渡層的焊接圈-4)，采用多層多道焊方法，層問溫度保持100℃以下。焊接從底部開始，分左、右由下向上焊接。盞面焊接要盡量減少咬邊缺陷，如果產生，用砂輪磨掉進行修補。焊接過程要逐層檢驗，清理干凈焊渣及飛濺．發現缺陷立即清理或返修。焊接完成后清理表面焊渣和飛濺。

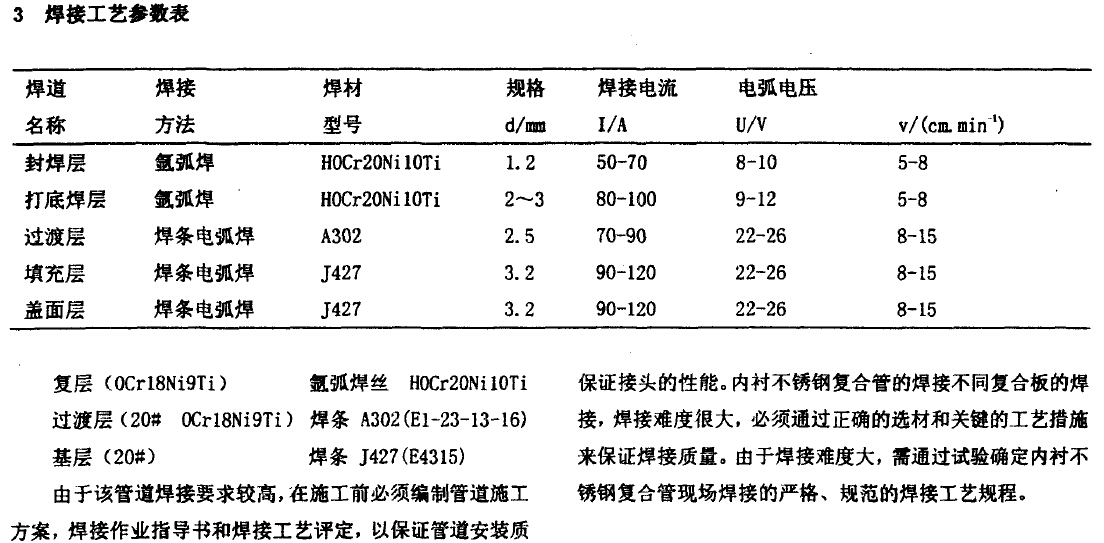

4 小結
    對于內襯不銹鋼復合管焊接時，先對破口進行封底焊接，使復層與基層不會脫離，封底焊接可接增加接頭不銹鋼層的厚度，使接頭對錯邊，氣孔等缺陷不敏感，增強耐蝕能力。采用氬弧焊封焊、打底和熱焊、手電弧焊填充和蓋面的焊接方法，在適當的工藝參數，并采取適當的工藝措施，可保證接頭的性能。內襯不銹鋼復合管的焊接不同復合板的焊
接，焊接難度很大，必須通過正確的選材和關鍵的工藝措旌來保證焊接質量。由于焊接難度大，需通過試驗確定內襯不銹鋼復合管現場焊接的嚴格、規范的焊接工藝規程。

更多文章請訪問www.businessflares.com。編輯孫冬冬
