雙金屬復合管塑性成形機理

    雙金屬復合管（內襯不銹鋼復合管）塑性復合成形技術是根據材料的彈塑性特性復合而成的。

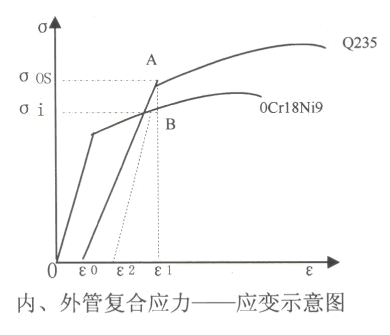

    圖2為內、外管復合時應力應變示意圖，內管材料為0Cr18Ni9,外管材料為Q235；由于間隙的存在，外管的應力?應變曲線起點右移，內管在壓力的作用下先變形，當內管外壁變形量達到 時，內管外壁與外管內壁開始接觸，并繼而導致外管內壁開始變形，在往后的變形過程中，內管外壁與外管內壁同時變形，當內管外壁變形量達到 時變形結束，此時外管始終保持在彈性范圍內，而內管發生塑性變形，外管內壁的變形量和內管外壁的后繼變形量均為 ；壓力卸載后，雖然由于初始間隙的存在使內管應變硬化較大，但是外管的屈服強度足夠高，使變形結束時外管的內應力仍然大于內管的內應力，即 ，因此在卸載彈性回復時，內管外壁的彈性回復量小于外管內壁的彈性回復量，即 ，外管箍緊內管，兩管之間形成脹緊力，既殘余接觸壓力，最終內、外管處于過盈復合的狀態。
